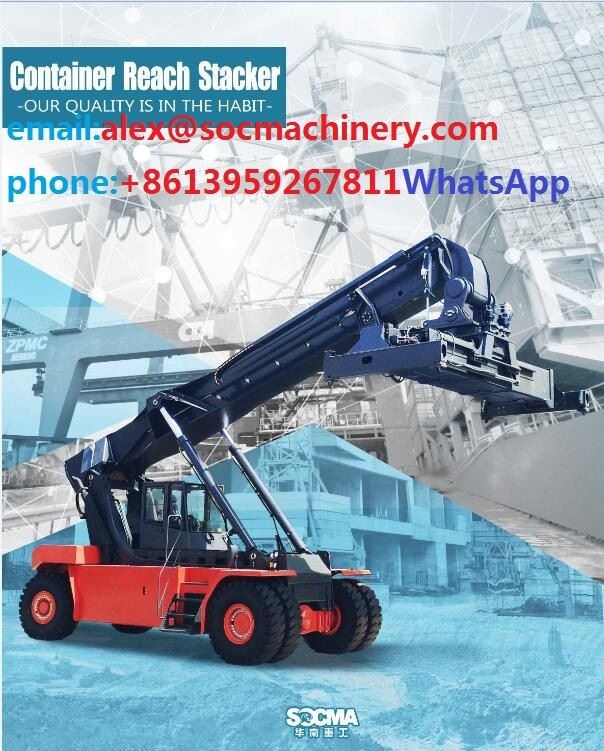

컨테이너 리치 스태커 45톤

모델

HNRS45 시리즈

전원 장치

디젤

작업 유형

운전석에 앉은

부하 용량(L1, L2, L3)

Q(kg)

45000/31000/16000

로드 센터, 첫 번째 행(L1)

c(mm)

1800

로드 센터, 2열(L2)

씨(mm)

3860

로드 센터, 3열(L3)

씨(mm)

6400

차축 중심에서 스프레더 중심까지(L1-1/2 높이)

x(mm)

2800/2600

휠베이스

y(mm)

6400

치수

붐 리프트 각도, 상승/하강

/ (/ 도)

61/0

높이 붐이 낮아짐

h1(mm)

4945

리프트 높이(L1, L2, L3)

h3(mm)

15900/14100/11350

높이, 붐 확장

h4(mm)

19000

객실 높이

h6(mm)

3900

높이, 운전석

h7(mm)

2840

견인 커플링 높이

h10(mm)

600

트위스트 잠금 높이가 낮아졌습니다.

h13(mm)

1495

스프레더 포함 전체 길이

l1(mm)

11618

전체 길이

l2(mm)

8410

전반적인 너비

b1/b2(mm)

4180/3400

스프레더 폭 20'/40'

b3(mm)

6050/12150

지상고 최소.

m1 (밀리미터)

345

지상고, 휠베이스 중심

m2(mm)

300

스태킹 통로 20' 컨테이너

AST (밀리미터)

10225

스태킹 통로 40' 컨테이너

회전 반경

AST (밀리미터)

13050

최소 피봇팅 포인트 거리

와(mm)

8605

최소 피봇팅 포인트 거리

b13(mm)

3400

휠스팬, 앞바퀴

b10(mm)

3030

휠스팬, 뒷바퀴

b11(mm)

2786

무게

무게(비적재/적재)

킬로그램

71400/116400

구동축의 부하(비적재/적재)

킬로그램

36400/101900

스티어링 액슬의 부하(비적재/적재)

킬로그램

35000/14500

성능

주행 속도(비적재/적재)

km/h

25/21

등판 능력(비적재/적재)

%

30/28.8

견인력(비적재/적재)

케이

325

리프팅 속도(무적재/적재)

m/s

0.39/0.28

하강 속도(비적재/적재)

m/s

0.39/0.39

선실

이동식 폐쇄형 캐빈

에어컨, 냉난방 기능 완비

운전석 소음 수준

dBA

74

엔진

상표

커민스

유형

QSM11

실린더 번호/배기량

6/10820cm3

정격 출력 @ 정격 속도

250kw @ 2100rpm

최대. 토크

1674Nm@1500rpm

발전기의 정격 전류

150A

배터리

24V

전염

상표

ZF/5WG261 자동

유형

자동 변속/인터록

클러치 유형

토크 컨버터

기어 번호

5F/3R

타이어

구동바퀴

18.00-25 40홍보

운전대

18.00-25 40홍보

유형

영적인

압력

10바

수량, 앞/뒤

4/2

탱크 용량

유압 오일 탱크

L

800

연료 탱크

L

500

드라이브 액슬

상표

케슬러/독일

모델

D102PL341

스티어링 액슬

상표

케슬러/독일

모델

L102

조종

더블 액션 실린더

브레이크 시스템

서비스 브레이크

유압식 습식 디스크

주차 브레이크

전기 해제 디스크 브레이크, 전원이 꺼지면 활성화됨

유압 시스템

트윈 피스톤 펌프

최대. 압력: 310바

부하 감지 시스템

전기 모터가 장착된 유압 쿨러

별도의 브레이크 오일 탱크

팔

2x 듀얼 액션 리프트 실린더

1x 듀얼 액션 확장 실린더

살포기

ISO 20'-40' 컨테이너 처리

2x 댐핑 실린더

2x 기어박스 및 브레이크 시스템

상표

SP45 시리즈

각도 회전

-105도 /+195도

측면 이동

-800/+800MM

트럭 안전

오류 표시 시스템

컨테이너용 카운터 시스템

계량 시스템(낮은 정밀도)

전기 과부하 방지 시스템

전체 캔 버스 제어 시스템

방향 기어 변속 인터록

전원이 꺼지면 주차 브레이크가 활성화됩니다.

좌석 스위치

스프레더 안전

올바른 착륙 후에만 잠금/잠금 해제

4개의 트위스트락이 동일한 위치에 있을 때만 상승/하강

충돌 방지 회전 제한 스위치
